Multi-Level Feedback Queue (MLFQ)

• 과거로부터 학습해서 미래를 예측하는 스케쥴러(또는 스케쥴링 방식)임.
• 목적:
  • 짧은 작업을 먼저 실행시켜, turnaround time을 최적화하자!
    • → 아까 SJF로 turnaround time을 줄일 수 있었잖음!!
    • → 그러니 SJF의 알고리즘을 일부 따오자.
  • 사용자에게 빠른 응답을 제공하기 위해, response time을 최소화하자!
    • 단, 우리에겐 작업의 길에에 대한 사전 정보가 미리 주어지지 않는다.(a priori knowledge of job length가 없음.)
    • → 아까 RR로 response time을 줄일 수 있었잖음!!
    • → 그러니 RR의 알고리즘을 일부 따오자.
• 핵심은:
  • ‘작업의 실행 시간에 대한 사전 정보 없이,
  • 어떻게 response time을 최소화하면서
  • 동시에 turnaround time을 최적화하는 스케쥴러를 설계할 수 있을까??
    • 즉, 우리가 작업 완료 시간을 모르기에 STCF를 쓸 수 없게 됐는데, 이제 어떻게 turnaround time을 줄일 수 있을까?
• 마지막에 보면 그래서 RR보다 MLFQ가 왜 더 개선됐냐고 물을 수 있는데,
  • RR은 대화형 작업을 구분하지 못하고 배치 작업과 동일한 우선순위로 반복하기에,
    • response time이 MLFQ보다 길어짐.
  • 또한, 짧은 작업들을 MLFQ는 먼저 끝낼 수 있기에,
    • (전체적인) turnaround time도 짧아짐.
    • turnaround time이 아까 SJF/STCF에서 짧은 놈을 먼저 끝내서 개선됐다는 걸 기억!!
• GPT답변) RR 대비 MLFQ가 좋은 점.다단계 피드백 큐(Multilevel Feedback Queue, MLFQ)는 라운드 로빈(Round Robin, RR)에 비해 여러 측면에서 개선된 스케줄링 방식이며, 특히 Turnaround Time과 Response Time의 관점에서 다음과 같은 장점이 있습니다.

• 다단계 피드백 큐(Multilevel Feedback Queue, MLFQ)는 라운드 로빈(Round Robin, RR)에 비해 여러 측면에서 개선된 스케줄링 방식이며, 특히 Turnaround Time과 Response Time의 관점에서 다음과 같은 장점이 있습니다.
• 1. Turnaround Time 개선
  • RR은 모든 프로세스에 동일한 시간 할당량(Time Quantum)을 적용하므로, 짧은 작업이든 긴 작업이든 동일한 방식으로 스케줄링됩니다. 이로 인해 긴 작업은 여러 번 실행되면서 문맥 교환(Context Switching)이 증가하고, 전체적인 Turnaround Time이 증가할 수 있습니다.
  • 반면 MLFQ는 자주 실행되는 짧은 작업을 우선 처리하고, 긴 작업은 점차 낮은 우선순위 큐로 이동시킵니다. 즉, 짧은 작업은 빠르게 끝나도록 처리하여 짧은 작업의 평균 Turnaround Time을 줄이고, 긴 작업도 효율적으로 실행할 수 있습니다.
• 2. Response Time 개선
  • RR에서는 모든 프로세스가 동일한 Time Quantum을 가지므로, 대기 시간이 길어질 수 있습니다. 특히 짧은 작업이 긴 작업과 섞여 있을 경우, 짧은 작업도 긴 작업과 동일한 방식으로 실행되기 때문에 불필요한 대기 시간이 발생할 수 있습니다.
  • MLFQ는 새로운 작업을 가장 높은 우선순위 큐에 배치하므로 짧은 작업이나 I/O 중심 작업이 즉시 실행될 가능성이 큽니다. 따라서 사용자가 체감하는 Response Time이 RR보다 개선됩니다.
• 결론
  • MLFQ는 짧은 작업을 먼저 실행하여 Turnaround Time을 줄이고, 새로운 프로세스를 빠르게 실행하여 Response Time을 개선하는 구조를 가지고 있습니다.
  • 반면 RR은 모든 프로세스를 공평하게 다루지만, 짧은 작업도 긴 작업과 동일한 방식으로 처리되어 효율성이 떨어지는 경우가 있습니다.
  • 이러한 이유로 MLFQ는 다양한 프로세스가 혼합된 환경에서 RR보다 성능이 뛰어난 스케줄링 기법으로 평가됩니다.

MLFQ: Basic Rules

• MLFQ는 여러 개의 큐(queue)를 가지고 있는데,
  • 각각의 큐에는 각기 다른 우선순위 레벨(priority level)이 할당되어 있음.
• 레디(ready) 상태인 작업들은 다들 어떤 큐 안에 들어가있게 되는데,
  • 규칙1: 더 높은 우선순위를 가진 큐에 있는 작업이 먼저 선택받아 실행된다.
  • 규칙2: 같은 우선순위를 가진 큐에 있는 작업들끼리는 RR 스케쥴링 방식을 사용한다.
• 수식으로 나타내면 아래와 같다.

Rule 1:
 If Priority(A) > Priority(B), A runs (B doesn’t).
Rule 2:
 If Priority(A) = Priority(B), A & B run in RR.

MLFQ Example

• (우리가 지금까지 배운) MLFQ 알고리즘에 따르면,
  • 스케쥴러는 가장 높은 우선순위를 가진 큐의 A와 B만을 번갈아 실행할 것이다.
  • 불쌍한 작업 C와 D는 A, B가 완료되기 전까진 실행되지도 않는다!!!!! ㅠㅠ C, D의 response time은 나락에 가게 된다.
• 따라서, 우린 작업들의 우선순위를 유동적으로 바꿔줄 필요가 있다.

MLFQ: 우선순위 조정 기본 아이디어

• MLFQ는 각 작업의 관찰된 행동에 따라 우선순위를 바꿔나간다.
  • 여기서, 우선순위를 바꾼다는 것은, 해당 작업을 다른 우선순위를 가진 큐로 옮긴다는 것이다.
• Example:
  • 만약 어떤 작업이 I/O 작업을 계속 발생시키며 CPU를 계속 양보(포기)한다면:
    • → 이 작업은 (I/O가 잦아서 짧은 응답이 중요한) 대화형 작업이라고 판단하여 우선순위를 높게 유지한다.
  • 만약 어떤 작업이 오랜 시간동안 CPU를 집중적으로 사용하고 있다면:
    • → 이 작업은 그다지 대화형 프로세스는 아닌 것 같고, 따라서 짧은 응답이 중요해보이진 않으니 우선순위를 낮게 설정함.
    • 즉, 해당 작업이 배치형 작업이라고 판단한 것이다.
  • 대화형 시스템(작업)(Interactive System): 사용자의 요청에 대한 결과를 곧바로 얻을 수 있어, 컴퓨터와 사용자가 1:1 처럼 보이는 시스템.
    • 즉, 사용자가 명령어를 입력하면 그 결과를 빠른 시간 내에 화면에 표시해준다는 것이다.
    • 대화형 작업들은 즉각적인 피드백이 중요하므로, 입력이 들어왔을 때 빠르게 CPU를 가져와서 처리하고 출력으로 내보낼 수 있어야 함. 따라서 CPU 우선순위를 최대한 높게 가져야 함.
  • 배치 작업(batch job): 백그라운드에서 오래 실행되며, CPU 집중적인 작업.
    • 보통 사용자에게 빠른 응답이 필요하지 않은 작업들임.
    • 파일 다운로드, 비디오 인코딩 등.
    • 배치 작업에는 낮은 우선순위를 주도록 설계해야 함.
• 이런 식으로 하면, MLFQ는 SJF에 근사한다.

MLFQ: How to Change Priority

• 이제, 위의 기본 아이디어를 알고리즘으로 구현하자.
• MLFQ 우선순위 조정 알고리즘(MLFQ priority adjustment algorithm)
  • 규칙3: 만약 어떤 작업이 시스템에 도착하면,
    • 해당 작업을 가장 높은 우선순위의 큐에 넣는다.
  • 규칙 4a: 만약 어떤 작업이 실행되는 동안 time slice 하나를 통째로 다 사용했으면,
    • 해당 작업의 우선순위를 낮춘다.
    • (다시 말해, 해당 작업을 더 낮은 우선순위의 큐에 넣는다.)
  • 규칙 4b: 만약 어떤 작업이 time slice 하나를 다 사용하기 전에 CPU를 포기했으면(I/O 작업을 한다든가…),
    • 그 작업은 현재 우선순위 레벨을 유지한다.
• 즉, MLFQ는 작업의 우선순위가 고정되어 있지 않으며, 이는 각 작업의 과거 행동에 기반해 변경된다는 거임.
  • MLFQ의 F가 Feedback인 이유가 여기서 나옴.

Example 1: A Single Long-Running Job

• time slice가 10ms고, 세 개의 큐를 가진 스케쥴러가 있다.
• 긴 실행 시간을 가진 하나의 작업이 시스템에 도착하면, 우선 Q2로 진입한다.
• 그리고 10ms짜리 time slice 하나가 지나면, 스케쥴러는 해당 작업의 우선순위를 한 단계 낮추어 Q1으로 이동시킨다.
• 다시 A1에서 10ms짜리 time slice 하나가 지나면, Q0으로 이동하게 되며 이후에는 계속 Q0에 계속 머무르게 된다.

Example 2: Along Came a Short Job

• 가정:
  • 작업 A: CPU 집중적으로 오래 실행되고 있는 작업
  • 작업 B: 대화형의 짧게 실행되는 작업(20ms 런타임)
  • A는 이미 얼마 동안 실행되고 있던 상황이고, B가 T=100일 때 시스템에 도착함.
• 보면, MLFQ가 마치 SJF처럼, A에게서 제어권을 빼앗아 B를 실행시키고 있음을 볼 수 있다.
  • 즉, MLFQ 스케쥴러는 작업이 짧은 작업인지 긴 작업인지 알 수가 없기 때문에,
  • 일단 짧은 작업이라고 가정하여 높은 우선순위를 부여한다.
    • 그 후, 진짜 짧은 작업이라면 빨리 실행되고 바로 종료될 것이고,
    • 짧은 작업이 아니라면 천천히 아래 큐로 이동하여 CPU 집중적으로 천천히 실행될 것이다.

Example 3: What About I/O?

• 가정:
  • 작업 A: CPU 집중적으로 오래 실행되고 있는 작업
  • 작업 B: I/O를 수행하기 전에 CPU를 1ms동안만 원하는 대화형의 작업
• 보면, 작업 B는 time slice 하나를 다 쓰기 전에 CPU를 계속 포기(양보)해버리고 있으므로, 스케쥴러는 작업 B의 우선순위를 그대로 유지한다.
  • 이는 B같이 CPU를 계속 포기하는 작업은, I/O 작업이 잦은 대화형 프로세스가 나타내는 전형적인 패턴이기 때문에,
  • 대화형 작업을 빨리 실행시켜 사용자가 느끼는 response time을 최소화하겠다는 당초의 목적과 부합한다.

Problems with the Basic MLFQ

• 현재 MLFQ는 잘 동작하는 것처럼 보이지만, 아직까지는 다음과 같은 심각한 결점들을 가진다.

1. Starvation(기아 상태)
   • 시스템에 너무 많은 대화형 작업들이 존재하면,
   • 긴 실행 시간 작업들은 CPU 시간을 거의 할당받지 못해 굶어 죽을 것이다.
   • 우리는 이러한 시나리오에서도 긴 실행 시간 작업들이 굶어죽이 않고, 실행될 수 있게 만들고 싶다.
2. 똑똑한 사용자라면 스케쥴러를 자신에게 유리하게 동작하도록 만들 수 있다.
   • 이는 스케쥴러를 속여서 지정된 몫보다 더 많은 시간을 내 프로세스가 할당받도록 만드는 것이다.
   • time slice가 99% 등 거의 다 끝나갈 때 아무 파일을 대상으로 입출력 요청을 내려 CPU를 양도하면,
   • 해당 작업은 더 높은 퍼센트의 CPU 시간을 가져가게 된다.
3. 프로그램은 시간이 흐름에 따라 그 행동(behavior)이 변할 수 있다.
   • CPU 집중 작업이 대화형 작업으로 바뀔 수도 있다는 것이다.
   • 현재 구현 방식으로는 그렇게 바뀐 작업은 다른 대화형 작업들과 같은 대우를 받을 수 없다.

The Priority Boost

• 규칙을 보환하여, 기아 문제를 방지할 수 있는지 살펴보자. 어떻게 해야 CPU 집중 작업이 조금이라도 진행되게 할 수 있을까?
  • → 주기적으로 모든 작업의 우선순위를 상향 조정(boost)하면 된다. 모두 최상위 큐로 보내는 것이다.
• 규칙5: 일정 기간 S가 지나면, 시스템의 모든 작업을 최상위 큐로 이동시킨다.
• 이는 두 가지 문제를 해결하는데:
  • 이러면, 이제 CPU 집중 작업은 최상위 큐에 있는 동안은 RR에 의해 time slice단위로 조금씩이나마 실행이 가능해, 굶지 않게 된다.
  • 또한, CPU 집중 작업이 대화형 작업으로 행동이 변할 경우, 우선순위 상향을 통해 스케쥴러가 변경된 작업을 진정한 대화형 작업으로 대하게 된다.
• Example:



  • 위는 긴 실행 시간을 가진 작업 A가 두 개의 대화형 작업들과 CPU를 두고 경쟁하는 모습이다.
  • 왼쪽은 우선순위 상향(boost)가 없는 상황, 오른쪽은 있는 상황을 보고 있다.
  • 오른쪽은 50ms마다 우선순위 상향이 일어나, 꾸준히나마 CPU 집중 프로세스 또한 굶어 죽지 않고 조금식 실행된다.
• 여기서 몇 초마다 우선순위 상향(boost)을 해줘야 할지, 즉 적절한 S값을 정하는 것이 필요하다.
  • 너무 크면 긴 실행 시간을 가진 작업은 굶을 수 있으며,
  • 너무 작으면 대화형 작업이 적절한 양의 CPU 시간을 사용할 수 없을 것임.

Better Accounting

• 어떻게 사용자를 속이는 프로세스가 스케쥴러을 갖고 노는 걸 방지할 수 있을까?
  • 이는 규칙 4a와 4b떄문에 생긴 꼼수였다.
• 해결책: MLFQ 각 단계에서 CPU 총 사용 시간을 측정하는 것이다.
  • 스케쥴러는 현재 단계에서 프로세스가 소진한 CPU 사용 시간을 저장한다.
  • 프로세스가 time slice에 해당하는 시간을 모두 소진하면, 우선순위를 하나 내린다.
• 규칙 4a와 규칙 4b를 다음과 같이 다시 정의하자.
  • 규칙 4: 어떤 작업이 CPU를 얼마나 포기해왔는지에 상관없이, 주어진 단계에서 그것의 time 할당량을 다 써버렸다면, 그것의 우선순위를 하나 내린다.
• Example:



  • 9 1 9 1 1 9 9 1 1 9 9 1 1 9 생각
  • A가 처음 2번 내려간 건 자기의 타임 슬라이스 10초 다 써서.
  • 그리고 A가 찍먹하고 올라온 건 9초 때의 CPU 사용 필요성 땜에.
  • 이거 좀 비정확한 사진임 아래가 그나마 더 정확(위는 I/O 9초가 반영이 안 돼있음.)
  • 9 1 1 8 1 2 8 7 1 3 9 6 1 4 9 5 1 5
  • 그냥 다 됐고, 한글 11.6 짤(이해하기 더 쉬움)에 왼쪽에서 오른쪽으로 가는 거에서, ‘자기꺼 다 쓰면 우선순위 내려감’ 하나만 추가된 거임.
    • 즉, 전역적인 타임슬라이스 개념은 유효함.
    • 엄격한 구현은 아래 9 8 7… 인 듯
  • 저 하얀색으로 A(B?)가 찍고 다시 올라오는 건, 9초마다 CPU 사용해서임.
  • 아닌가… 또 헷갈리네…
  • 보면, 왼쪽에서는 아까처럼 해당 프로세스가 꼼수를 부려가며 I/O를 발생시키고 있는데,
  • 오른쪽에서는 아까처럼 꼼수를 부리려고 해도 다음 CPU 사용 단계에서 누적된 time slice를 하나 소진해버리기 때문에, 우선순위가 내려가게 된다.
    • 따라서, 결국 CPU 집중 작업과 우선순위가 같아지게 되어, RR 방식으로 작업을 진행하게 된다.
      • 이거 좀 이해 안갈 수도 있는데, 자세히 보면 Q0이 두 줄로 돼어있어서 헷갈리는 거임. 천천히 살펴보면 해당 꼼수 프로세스는 우선순위가 한 수준씩 내려오고 있고, Q1 → Q0 순간부터 RR로 작동해 time slice를 다 쓰면 context switching이 일어남.
  • 참고로, 보면 A가 I/O 일으키는 시점을 9초 시점이라 생각하면, 8초, 7초, 6초, … 이렇게 점점 밀리는 걸 볼 수 있다.
• 이거 보면 좀 이상함... 교재에서는 쉽게 설명하기 위해 좀 엄밀한 설명을 포기한 거 아닐까 싶은데... 기존의 time slice의 전역적인 적용을 여기서도 똑같이 적용해야 하는지, 아님 locally한 본인의 time slice개념만 적용해야 하는지 안 나와있음... 헷갈림.
  • 따라서, 위에 저렇게 엄밀하게 생각해보려고 하지 말고, 그냥 "이젠 각 작업이 자신의 time slice를 소진하면 우선순위가 내려가게 되어, 사용자를 속이는 프로세스가 스케쥴러를 갖고 노는 걸 방지할 수 있게 됐다!!"고만 생각하고 넘어가자. 지금 단계에서 내가 너무 과하게 파고들 내용은 아닌 듯함.

Tuning MLFQ And Other Issues

• MLFQ 스케쥴링에는 여러 쟁점들이 남아 있다.
• 필요한 변수들을 스케쥴러가 어떻게 설정해야 하는가?
  • 예를 들어, 몇 개의 큐가 존재해야 하는가?
  • 큐 당 time slice의 길이는 얼마로 해야 하는가?
  • 기아를 피하고 변화된 행동을 반영하기 위하여 얼마나 자주 우선순위가 상향 조정되어야 하는가?(즉, S값을 몇으로 해야 하는가?)
• 이러한 질문들에 쉽게 대답할 순 없음. 경험을 쌓아서 균형점을 찾아야 함.
• 예를 들어, 대부분의 MLFQ 기법들은 큐 별로 time slice의 길이를 변경할 수 있다.
  • 일반적으로, 우선순위가 높은 큐에는 짧은 time slice가 적합하다.
    • 이러한 큐에는 짧게 실행되는 대화형 작업들이 자주 존재하게 될 것이므로, 이 작업들을 빠르게 교체하는 것은 의미가 있다.
      • ex. 10ms 이하
  • 반대로, 우선순위가 낮은 큐에는 긴 time slice가 적합하다.
    • 이러한 큐에는 CPU 집중의 오래 실행되는 작업들이 자주 존재하게 될 것이므로, 이 작업들은 그다지 빠르게 교체될 필요가 없다.
      • ex. 수백ms
• 이러한 정보에 따라 MLFQ 스케쥴러를 구성하면, 아래와 같이 나올 수 있다.

The Solaris MLFQ implementation

• 예시로서 Solaris에선 MLFQ가 어떻게 구현되었는지 살펴보자.
• Time-Sharing scheduling class(TS)는 Solaris에서 사용하는 스케쥴링 방식 중 하나인데, MLFQ를 사용하였다.
  • MLFQ 큐의 개수는 60개이고,
  • 천천히 증가하는 time slice 길이를 가진다.
    • 가장 높은 우선순위의 큐는 20ms
    • 가장 낮은 우선순위의 큐는 몇백 ms의 time slice을 가진다.
  • 우선순위 상향은 대략 1분 정도마다 이루어진다.
• 일부 OS들은 가장 높은 우선순위들은 운영체제 작업을 위해 예약해 두기도 한다.

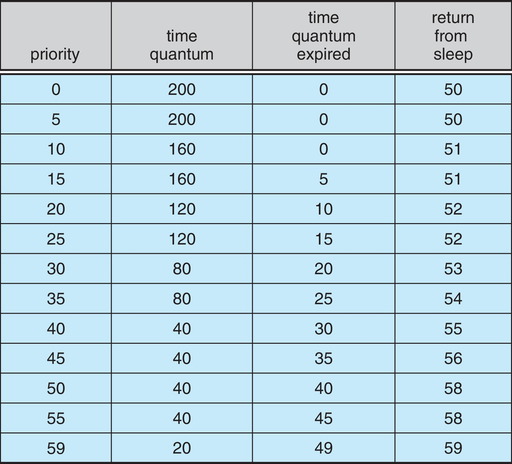

• 보면, 아래 Solaris의 TS에는 총 170개의 큐가 있는데, 이 중 사용자 작업에 해당하는 0~59까지의 우선순위의 큐들은 오른쪽과 같이 time slice과 운영체제를 가진다.
  • (오른쪽 사진의 세, 네 번째 열은 각각 time slice 다 썼을 때 우선순위 어디로 보낼 지, 그리고 time slice 덜 쓰고 끝났을 때 우선순위 어디로 보낼 지가 해당된다.)

https://www.cs.csustan.edu/~john/Classes/CS3750/Notes/Chap05/05_CPU_Scheduling.html

MLFQ: Summary

• 우리가 최종적으로 정의한 MLFQ 규칙들은 다음과 같다.
  • 규칙 1 : 우선순위 (A)> 우선순위 (B) 일 경우, 가 실행, B는 실행되지 않는다.
  • 규칙 2 : 우선순위 (A) = 우선순위 (B), A와 는 RR 방식으로 실행된다.
  • 규칙 3 : 작업이 시스템에 들어가면 최상위 큐에 배치된다.
  • 규칙 4 : 작업이 지정된 단계에서 배정받은 시간을 소진하면 (CPU를 포기한 횟수와 상관 없이), 작업의 우선순위는 감소한다 (즉, 한 단계 아래 큐로 이동한다).
  • 규칙 5 : 일정 주기 S 가 지난 후, 시스템의 모든 작업을 최상위 큐로 이동시킨다
• 이러한 규칙들을 통해, MLFQ는 turnaround time과 response time을 모두 최적화한다.
  • 즉, response time를 최소화하면서, turnaround time도 그리 길지 않게 최적화하고자 하는 게 MLFQ의 도입 목적임.
    • 여기서 MLFQ 사용 시 turnaround time을 최적화하고자 노력한다는 이유는, 짧게 실행되는 대화형 작업에 대해서는 SJF/STCF처럼 전반적으로 우수한 성능을 제공하고,
    • 오해 실행되는 CPU 집중 작업들에 대해서도 최대한 공정하게 실행하여 조금이라도 진행되도록 하기 때문이다.
  • 이러한 이유로, 많은 운영체제들이 기본 스케쥴러로 MLFQ를 사용한다.
